Роутер Mikrotik для SIP-телефонии

Оборудование Микротик предлагает гибкую настройку телефонных систем, использующих SIP. Модели производителя известны надежностью – для работы системы достаточно единоразовой настройки.

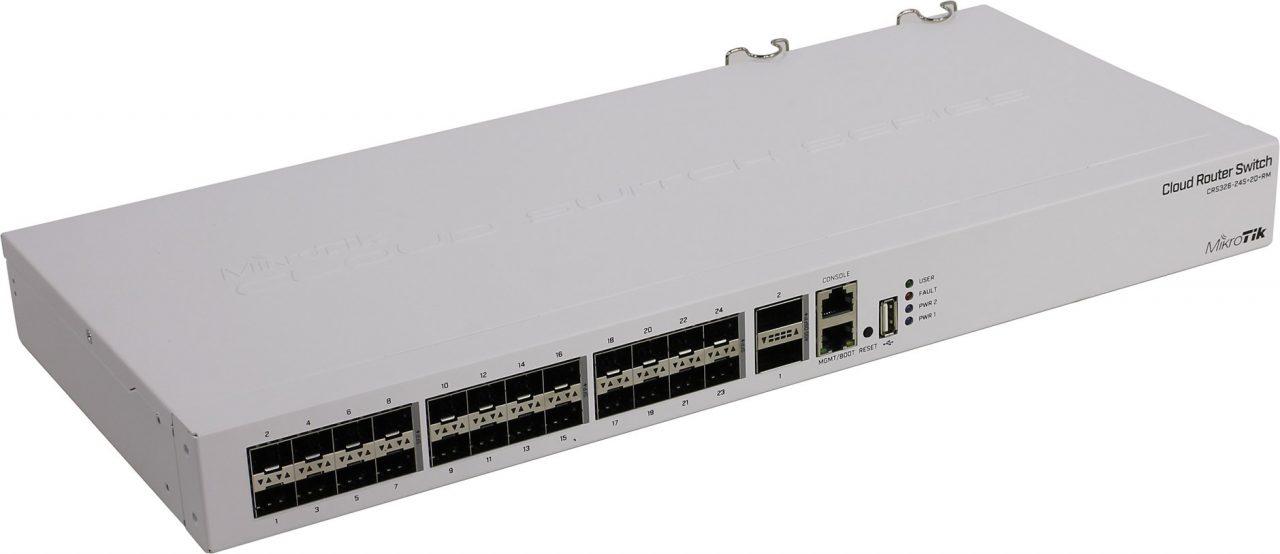

Оборудование Mikrotik

Оборудование латвийской компании Mikrotik занимается маршрутизацией потоков данных для их своевременной доставки между абонентами локальной и глобальной сетей. Устройства Mikrotik работают с голосовой связью Voice IP через протокол передачи трафика Session Initiation Protocol.

Преимущества и недостатки программно-аппаратных комплексов компании рассмотрим в таблице.

Настройка роутера Mikrotik

Перед настройкой Mikrotik Routerboard подключите его к нужной сети и подсоедините устройство для запуска WEB-интерфейса, например, ноутбук. Для разных моделей компания использует одну и туже операционную систему, поэтому процесс настройки для разной маршрутизирующей техники будет отличаться только в деталях.

Для управления Routerboard на ОС Windows понадобится специальная программа – Winbox. Скачайте её с официального сайта производителя по ссылке.

Для авторизации вам понадобится IP-адрес системы, логин с паролем для авторизации. Они указаны на корпусе устройства и в технической документации. Как правило, нужные данные единообразны:

• IP-адрес: 192.168.88.1;
• логин: admin;
• пароль: отсутствует.

Для простоты воспользуйтесь режимом быстрой конфигурации «Quick Set». Кнопку для входа ищите слева вверху. Далее следуйте инструкции:

• Найдите раздел «System».
• Проверьте и установите имеющиеся обновления системы с помощью кнопки «Check for updates».
• Настройте беспроводной доступ в блоке «Wireless». Вас интересуют графы с SSID, паролем, методом шифрования и аутентификации. Поля с частотой (frequency), необходимой шириной полосы канала (Channel Width) и диапазоном частот (Band) оставьте нетронутыми, если не знаете, что туда вводить.
• Блок «Configurations» нужен, чтобы правильно организовать общение роутера с внешней сетью, чаще всего – интернетом. Здесь важны имя пользователя, пароля и наименование используемой технологии подключения. Их назначают при составлении договора с провайдером о поставке услуг связи.
• В блоке Local укажите набор возможных внутренних адресов и выберите состояние функций подмены IP NAT и автоматической раздачи адресов абонентам DHCP.
• Не забудьте сменить авторизационные данные для входа в маршрутизатор, иначе вас будет легче взломать. Для этого замените нужные поля в нижнем правом углу.
• По окончанию настроек нажмите «ОК» справа вверху.

После перезагрузки система должна заработать корректно. Проверьте это, зайдя в интернет с абонентского устройства или запустив классические команды для проверки соединения, такие как: ping и tracert.

Настройка DHCP сервера

Dynamic Host Configuration Protocol нужен, чтобы распространять между абонентами информацию об адресах и иных параметрах соединения. В предыдущем разделе мы включили нужную опцию. Чтобы настроить DHCP для работы с SIP-телефонами:

• Войдите в консоль управления SIP-телефонами.
• Скопируйте значение графы «Local Provisioning URL».
• Войдите в систему настройки через Winbox.
• Перейдите по пунктам меню IP – DHCP Server – Options.
• Создайте новую опцию со следующими значениями граф:

• Name: произвольно;
• Code: 66;
• Value: ранее скопированное значение в одинарных кавычках;
• Нажмите «ОК» в открытом окне.

Чтобы завершить процесс настройки DHCP, перейдите в раздел Network из подменю DHCP Server. Следуйте инструкции:

• Укажите верные значения DNS Server и Domain. Как правило, сервером для получения доменных имен, является сам роутер.
• Укажите адрес сервера, для синхронизации локальных часов через поле «Network Time Protocol Server (NTP)».
• Укажите значение «Provisioning» в графе «DHCP Options».
• Нажмите «OK».

После этого приступайте к конфигурации системы NAT.

Создание правил сетевого экрана и NAT

NAT используют для того, чтобы ограниченное число внешних адресов локальной сети не мешало данным доходить до неограниченного числа нужных адресатов. NAT подменяет внутренний адрес пользователя на внешний и наоборот. Система позволяет избежать путаницы.

Для эффективной работы SIP нужно внести новые правила. Для этого:

• Войдите в настройки маршрутизирующего устройства.
• Пройдите по пунктам меню IP – Firewall – NAT.
• Узнайте данные IP-адресов, используемых протоколов и необходимых портов для подключения к серверам IP-телефонии.
• Создавайте правила, нажимая на кнопку со значком в виде «+». Она находится слева вверху.
• Вводите данные, собранные на шаги 3 во вкладках «General» и «Action». Первая нужна для того, чтобы указать общие настройки. Во второй выберите нужное действие – «dst-nat», локальный адрес сервера Voice IP и его порт. Не забудьте включить чекбокс напротив надписи ««Passthrough», чтобы допустить обработку данных дальше по сети.

Важно верно установить маркировку на исходящие соединения:

• установите connection Mark: no-mark;
• поставьте на новые соединения пометку new.

Для упрощенных очередей трафика с помощью Simple Queues маркировку входящих соединений не делают.

Для выбора приоритета пакетов трафика, введите следующие настройки:

• priority – указывайте цифру от 1 до 3 для указания уровня приоритизации;
• max-Limit – максимальный размер передаваемой информации;
• limit At – минимальная скорость работы сети;
• packet Marks – для того, чтобы отфильтровывать телефонные разговоры установите значение SIP-Trunk;
• queues Type – разновидность очереди, лучше выставите значение pcq для входящего и исходящего трафика отдельно.

Процесс правильной маркировки и приоритизации смотрите на видео

Отзыв нашего читателя

Для моей компании требовалась IP-телефония, которая бы отвечала ряду требований: наличие АТС, возможность использования номеров разных регионов, адекватные цены и возможность оперативно решать вопросы. Выбирал из нескольких провайдеров на рынке, в итоге остановился на Задарма, она отвечает всем нашим требованиям. Подробнее >>>

Отключение SIP ALG на Mikrotik

Шлюз прикладного уровня Application Level Gateway нужен для того, чтобы Voice IP контент безошибочно работал с технологией подмены IP-адресов NAT. Если данное взаимодействие работает некорректно, возможно одностороннее пропадание связи. Это происходит из-за того что абонент, использующий NAT+ALG, затерялся среди подменных адресов.

Часть SIP-клиентов и моделей оборудования не нуждается в ALG. В этом случае отключите шлюз прикладного уровня. Для этого достаточно одной текстовой команды:

/ip firewall service-port disable sip

Также ALG можно выключить через Winbox в разделе Firewall Service Ports пункта меню IP. Для этого используйте кнопку верхней панели инструментов в виде красного креста.

Проброс портов SIP на Mikrotik

Кроме IP-адресов для передачи данных используют локальные и глобальные порты. Процесс их сопоставления для транспортировки информации называют пробросом.

Проброс портов входит в настройку сетевого экрана, его получится реализовать текстовыми командами.

Сначала определим время ожидания отклика нужных портов – timeout. Сделаем его равным 5 минутам с помощью команды:

/ip firewall service-port set sip disabled=no ports=5060, 5061 sip-direct-media=yes sip-timeout=5m

Убедитесь, что в настройках открыты нужные порты:

• №№ 4569, 5060, 5070, 5090 для передачи данных с помощью протоколов транспортного уровня User Datagram Protocol и Transmission Control Protocol;
• №443 для работы через протокол прикладного уровня HyperText Transfer Protocol Secure.
• №№1000-20000 для транспортировки информации с помощью протокола UDP.

Перечисленные протоколы и порты задействованы для работы Voice IP с разными SIP-клиентами. Чтобы открыть закрытые порты следуйте инструкции:

• Войдите в настройки маршрутизирующего устройства.
• Поочередно нажимайте на кнопки меню IP, Firewall.
• Откройте вкладку Service Ports.
• Добавьте необходимые данные в список.

Настройку правил ретрансляции портов на аппаратуре Микротик смотрите на видео

Проблемы в эксплуатации

О списке проблемных моментов и возможных решениях читайте в таблице ниже.

Аппаратура Mikrotik предлагает интересное соотношение цены и качества. Оборудование не намного дороже предназначенного для личного пользования. При этом, модели дают явно не домашний набор функций. Оптимальный выбор для малого и среднего бизнеса.
